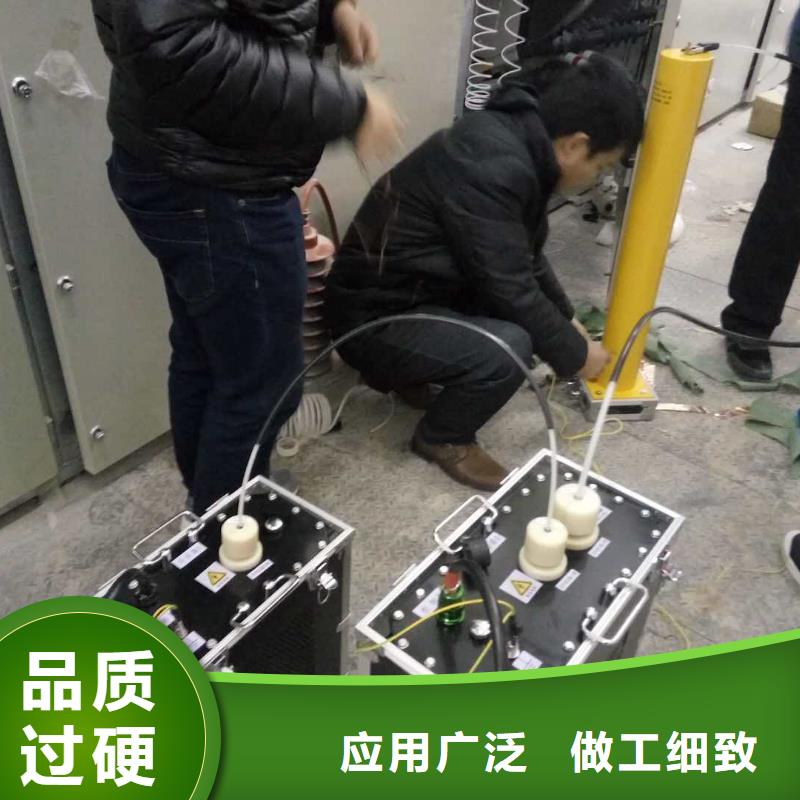

华尔网超低频高压发生器 如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压电容。九、请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。十、如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需I号升压器升压，II号升压器不连接，也可将升压器号设定为I＋II，此时I号升压器和II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！十一、控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！十二、建议使用220V交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机有较高的要求，要求是：频率50Hz±1％，电压220V±5％，功率大于10KW，特别要求发电机输出频率稳定，频率不随负载的变化而变化（使用数码变频发电机），并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉等)，以便稳定发电机的运转速度，如果频率不能稳定，肯定不能正常升压。在整个升压过程中，必须使用连续工作的阻性负载，不能使用会自动切断的阻性负载(如电开水壶、有温控开关的电炉，水开以后或者温度达到后，会自动切断负载)，否则一定会严重损坏仪器！！！十三、当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有10只保险管备用。十四、如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕后，扭紧注油孔。十五、屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±1％，超过这个范围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！

华尔网超低频高压发生器 变频电源操作指南1）打开电源，按下复位键，显示如图1。转动鼠标至“变频耐压测试”位置。图12）按下鼠标，转动鼠标至“手动”位置，按下旋转鼠标，出现图2。图23）按下旋转鼠标显示如图3，此时光标会停留在“参数设置”。图34）按下鼠标，光标显示到“功率”：5％，转动鼠标“功率”显示为6％，如图4。图45）按下旋转鼠标到“试验频率”，如图5。选择所需试验要用的频率（光标需要按停过个0，“030.0HZ”停在3的位置上，这是顺时针旋转增加频率）。等频率设定完成后按下鼠标确认，光标进入到“耐压时间”设定。6）“耐压时间”设定也是转动鼠标选择相应的位置，设定需要的时间，按下鼠标确认。7）设定“过流保护”（一般设为15A）。“过压保护”设定值大于试验的20％就可以。过压保护设定完成后按下鼠标确认。8）全部试验参数设置完成后，光标会回到“参数设置”，这时要转动鼠标到“开始试验”位置。按下鼠标确认，旋转鼠标就会有电压输出，光标会停在（试验频率）上，如图5。图59）按下鼠标，光标在“功率”位置再转动鼠标，观察显示屏“试验电压”，升到所设定的试验电压时，停止转动鼠标。按下鼠标，光标停在“停止”位置，这时就不要操作设备了，设备自动完成计时。耐压时间到达时蜂鸣器开始报警并自动降压到零位。显示如图6。图610）选择对应的选项，按鼠标确认完成整个试验过程。11）每次试验进行时如无特殊情况出现时，请不要按复位键、旋转鼠标停机，要等40秒计时结束自动降压。免突然停机会有反冲电压。注：在做下一次试验前，必须按“复位”键三次后在进行参数设置，否则设置就不正常，设备不能正常工作，如果设定时出现失误请按“复位”重新设置。
